项目背景:
东嘎:藏语有“白色海螺”之意,据传因其地形酷似海螺而得名。东嘎村属于札达县扎布让区东嘎乡,东嘎村现有居民12户,生产经济状况为半农半牧,除分布在沟谷中的旱地外,尚有多处季节性牧场及放牧点分布在沟谷已北至阿依拉山南麓的高地上,海拔高度在4200-4500米之间;
东嘎遗址:东嘎遗址是“皮央•东嘎遗址”中其中一处,“皮央•东嘎遗址”的总面积约为2.8平方公里,位于世界著名的“扎达土林”地貌之中,遗址分布有石窟、佛寺、佛塔、墓葬、房址等多类古代文化遗迹;
东嘎遗址分为五个区域,此次加固及变形监测区域为东嘎遗I区;I区位于东嘎村西北约600米处的沟谷北侧,在近与垂直的崖坡上,分布有位置高低不同的石窟遗迹50孔、佛塔遗迹3座、洞窟三座,这些遗迹分布范围东西最宽处300米,南北最长处360米;

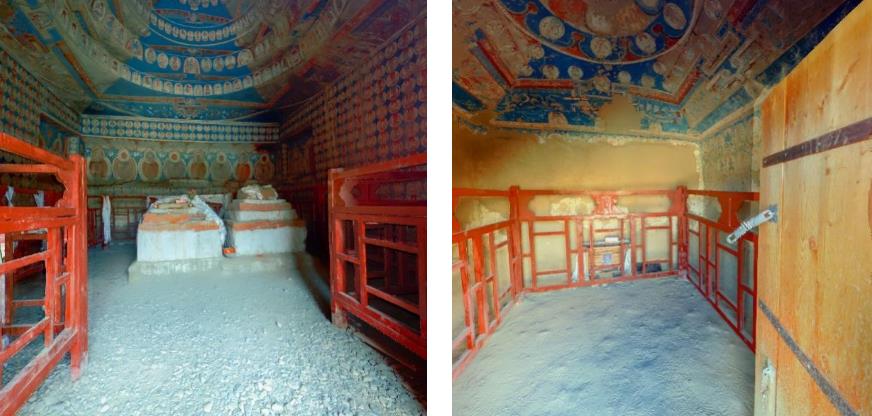

东嘎遗址I区洞窟内影像:
东嘎遗址I区目前受到的危害:
1、洞窟外山顶冲沟形成危岩体:山顶平台的南侧边缘位置,还有冲蚀沟,冲沟不断发展,从而最终形成多处危岩体,威胁着陡壁下部洞窟遗址的安全,冲沟顶部平台水的冲蚀破坏,易造成局部危岩体的崩塌。

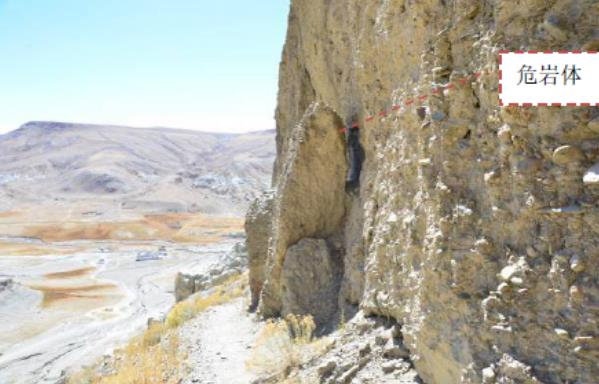

2、山顶侧面裂隙形成危岩体:东嘎遗址所在山体为一个坡度很陡的坡脚处,岩矿分析主要为半胶结砂岩及半胶结泥岩,泥质含量较高,在山体峭壁陡坡,因水平卸荷产生张裂隙,在洞窟顶部附近的裂隙最大可以到20mm,张开度大,东游4条裂隙使得危岩体与山体脱离,产生崩塌和“片帮”,危岩体的存在时刻威胁着遗址山体稳定性及下方游客的人身安全。

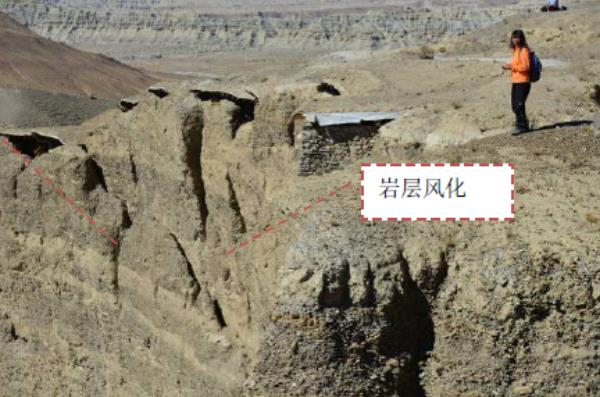

3、风化造成岩体结构的破坏:东嘎遗址区位于干旱气候条件下,昼夜温差大,因此其表面的风化以物理风化为主,包括温差、冻涨等,这些物理风化使得山体表层岩体结构破坏、疏松,风化裂隙发育,俄日水流剥蚀呵呵渗流切割创造了条件。
4、洞窟遗址上部土体裂隙,严重威胁遗址的安全:崩塌是东嘎遗址区最主要、最常见的破坏形式,严重影响着遗址区山体的完整和安全。
5、洞窟所在崖壁之下的山体坡面排水不畅,威胁遗址的安全:目前因排水不畅,山体坡面开始出现失稳和滑坡的现场,一旦山体坡面破坏,则洞窟也将遭到破坏乃至损毁。
监测工作范围:
1、编制相应的监测方案
2、前期对洞窟内及山体进行扫描及建立三维模型
3、根据业主要求进行监测一体化平台的开发、修改
4、对重点关注部位,如山顶加固部位、山体冲沟位置、土壤及大气环境、洞窟内顶部位移及洞窟内空气质量等,安装相应监测、检测设备
5、硬件安装调试、试运行、交付使用
具体监测和检测的项目:
洞窟山顶山体及裂缝稳定性监测、洞窟外环境监测(温度、湿度、气压、风速、雨量、CO2浓度、光照度、噪声、PM2.5)、洞窟外土壤环境监测、洞窟内顶部位移监测、洞窟内部空气质量检测
使用设备:

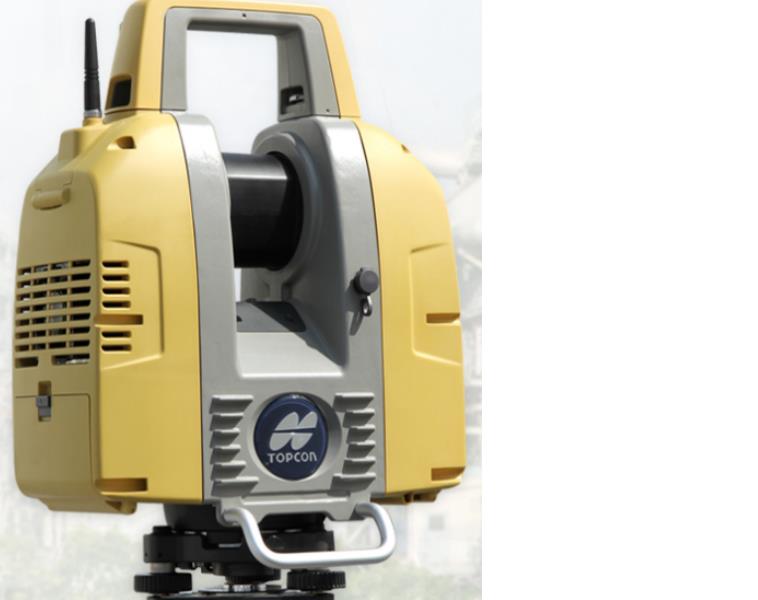

全站仪(索佳NET05AXII)、扫描仪(GLS2000)、雨量计、超声波气象站(集成温度、湿度、风速、气压、PM2.5、光照度、噪声)、智能管式土壤含水率监测仪、环境多参数气体空气质量检测仪、拉线位移传感器等
相关图片:

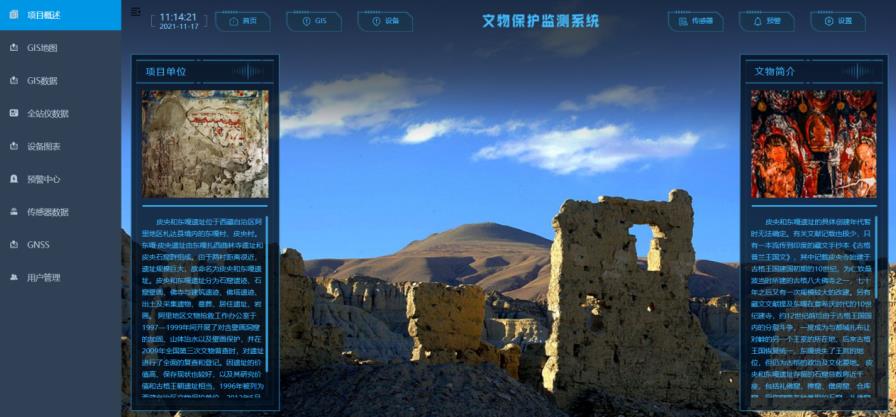

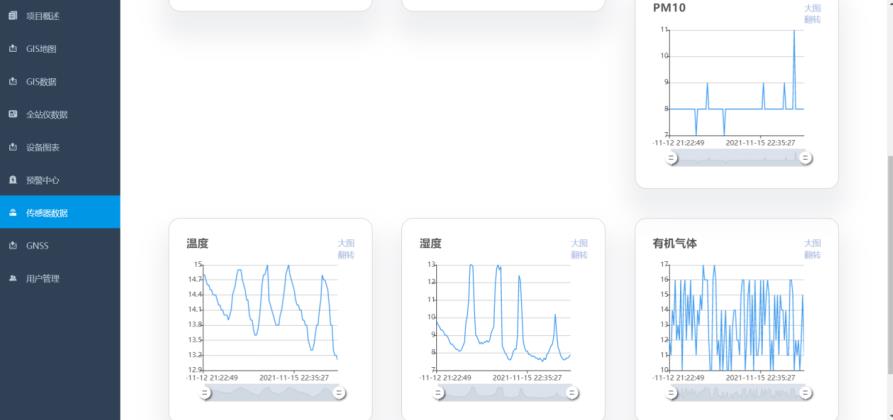

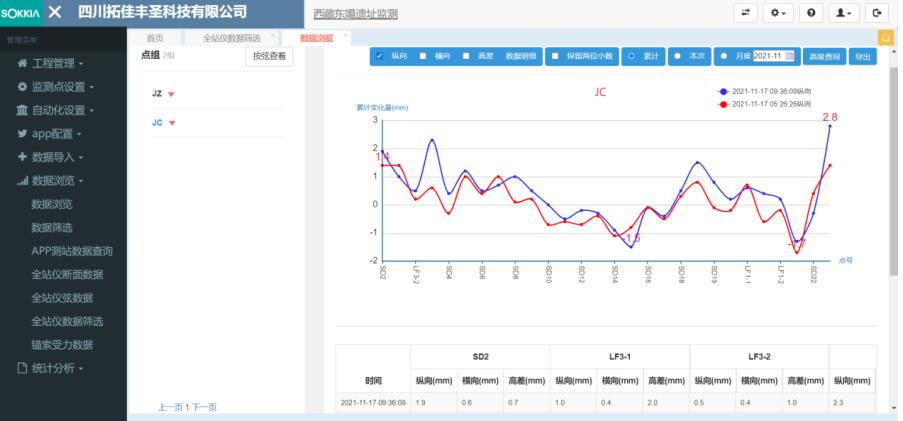

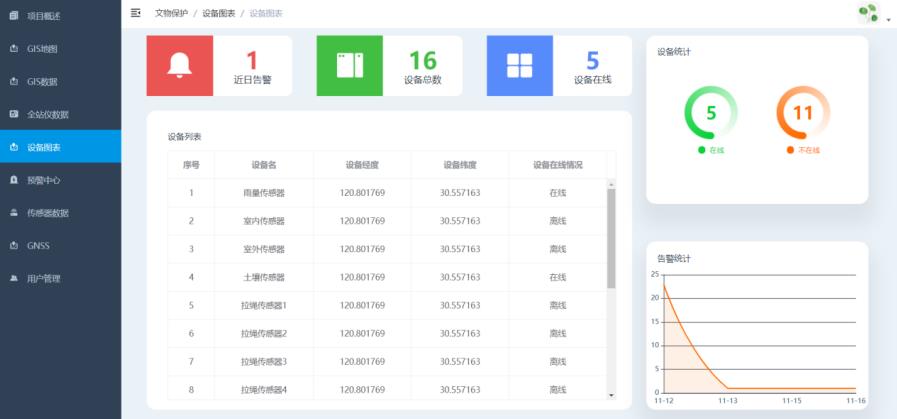

1、软件平台图片

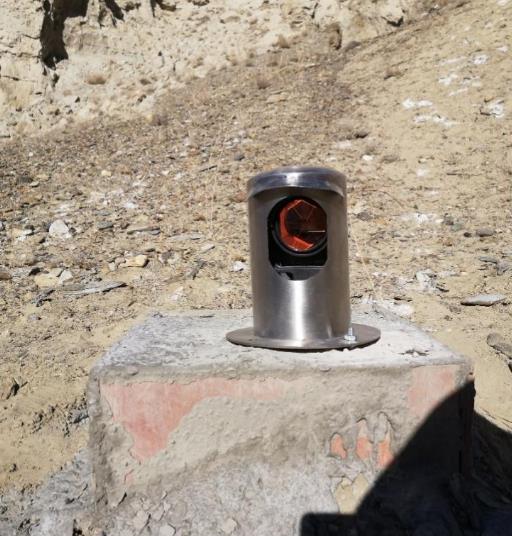

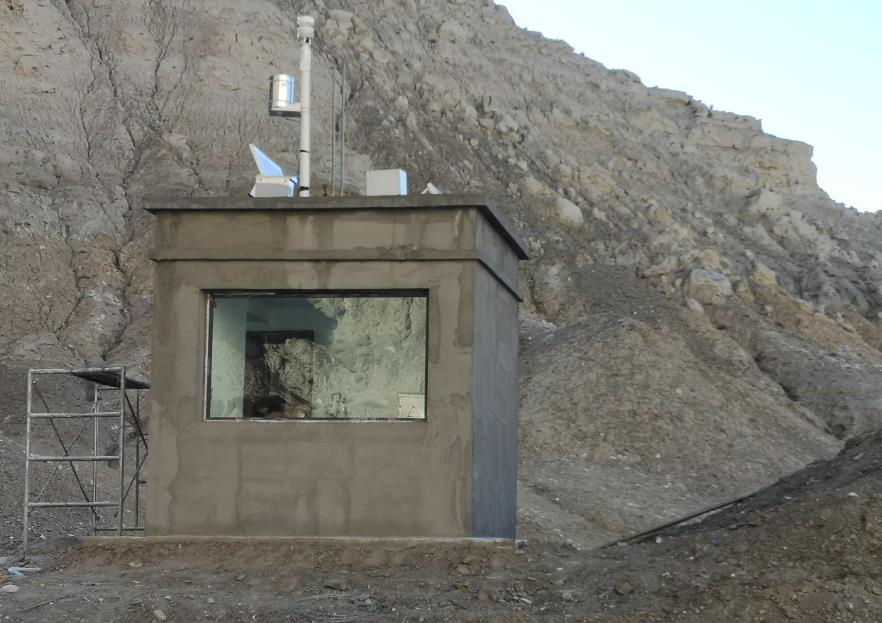

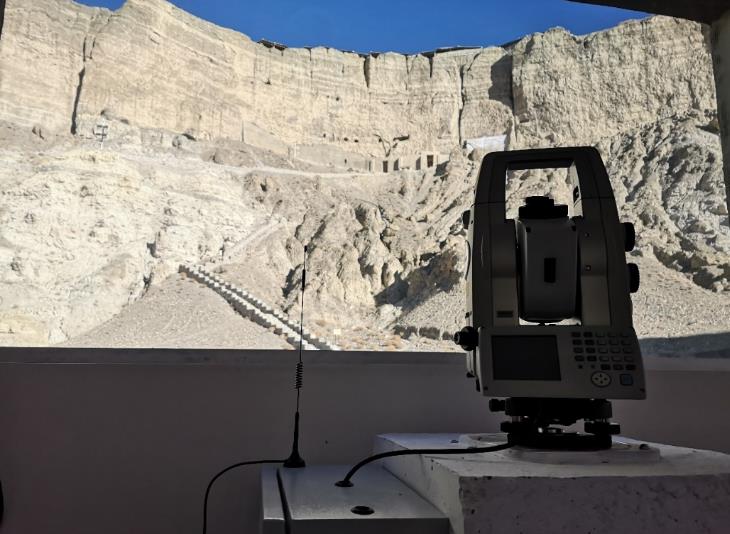

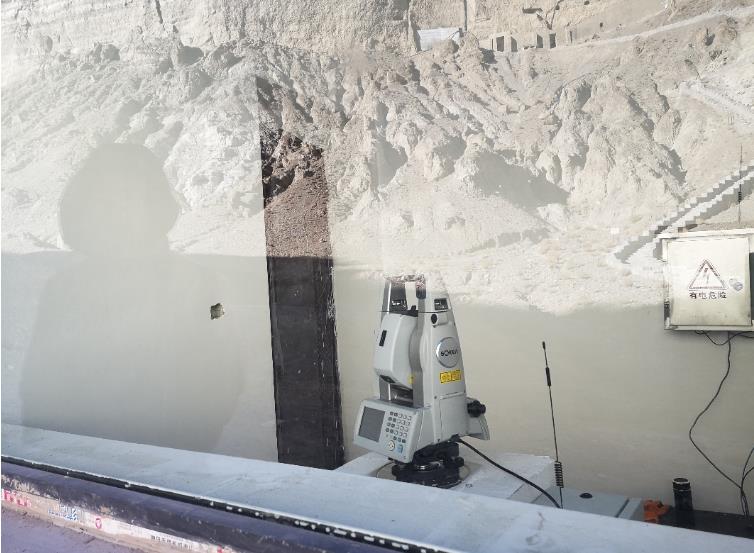

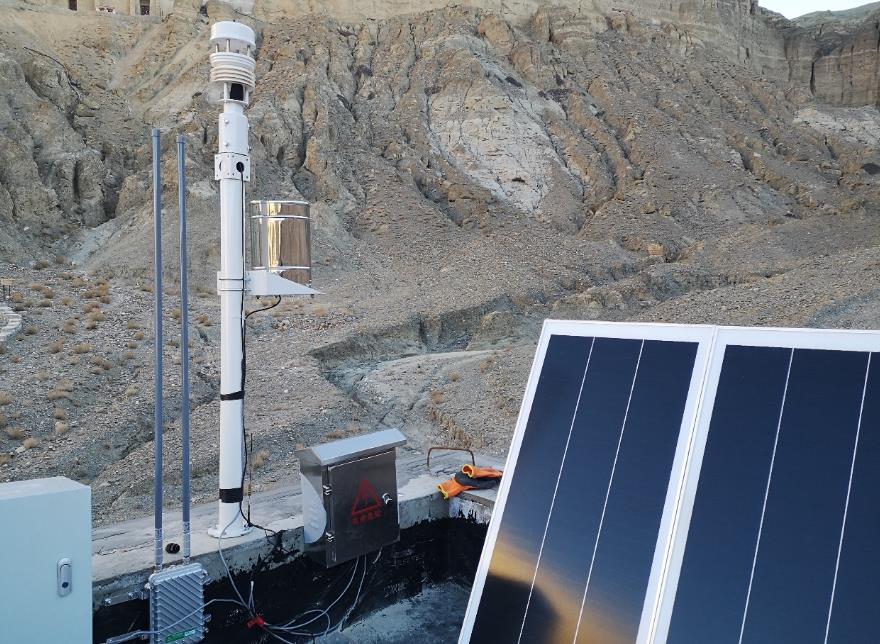

2、现场设备照片

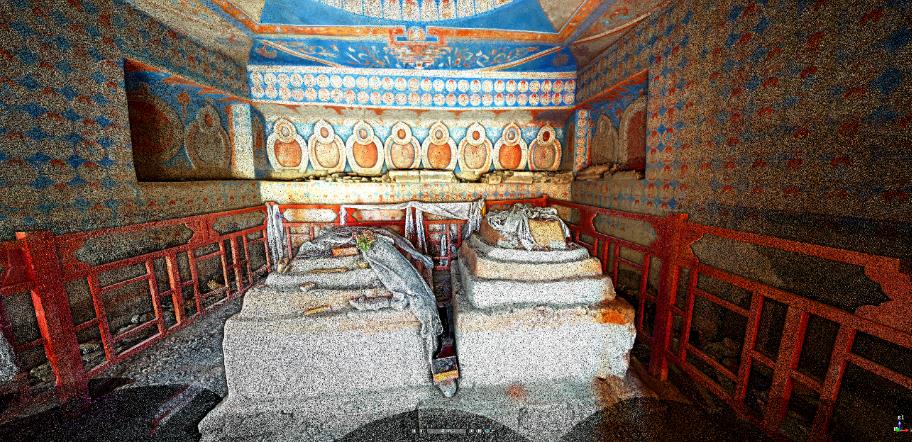

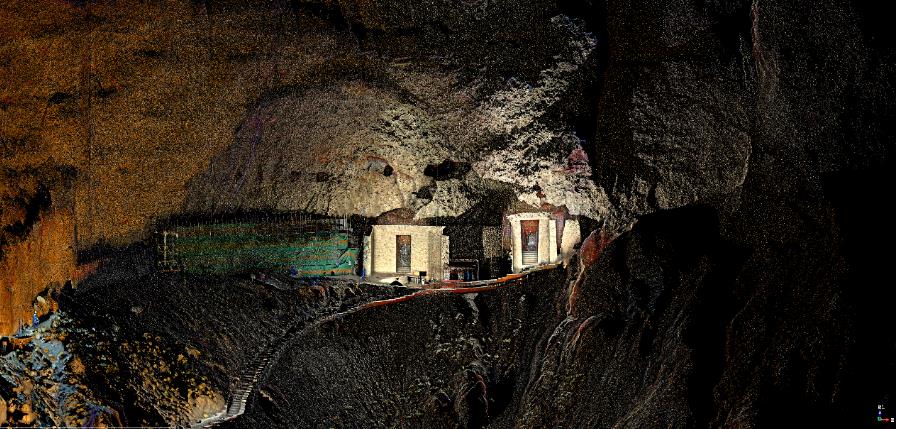

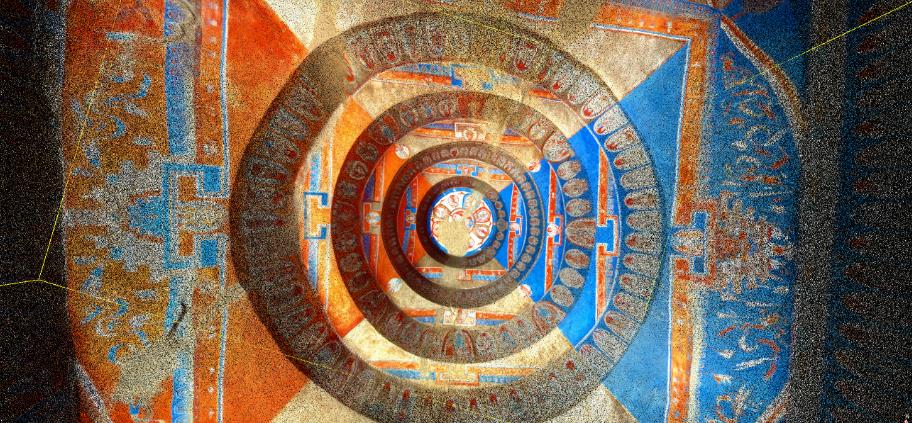

3、点云照片
