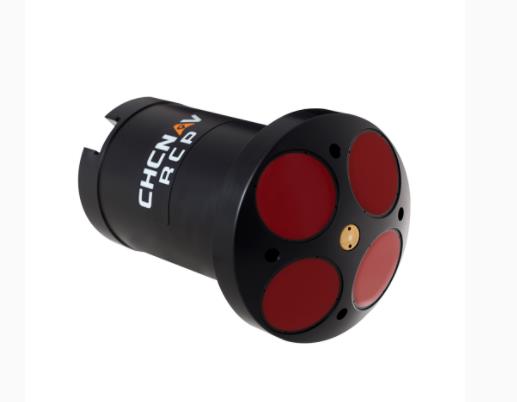

华测导航直读式ADCP系列产品RCP-300/600/1200目前采用声学多普勒技术结合高精度RTK,测得河流绝对流速,其紧凑的外形、强大的电子性能和稳定的信号处理技术提供了一个多功能平台,能够在不同深度范围内实现底跟踪速度和流速剖面的精确的测量。 紧凑的外形可灵活安装于载人船和华微系列无人船,通过网络连接将数据实时传输至工作站电脑进行数据显示与采集。
华测导航直读式ADCP非常适合应用于实时流速剖面测量,例如沿海监测,可以进行底部固定安装或浮标安装,使用电缆连接实现实时通讯和系统供电。
应用范围
·外接电池包可以使仪器实现在自容模式下工作
·可选压力传感器
·多功能传感器头可实现不同测量范围的扩展
参 数
Parameter
单频(标准) | 1200kHz | 600kHz | 300kHz |
---|---|---|---|
换能器类型 | 活塞式 | ||
波束 | 4个20°的波束角 | ||
流速测量范围 | ±20 m/s最大;±5 m/s典型 | ||
流速分辨率 | 0.01cm/s | ||
单元层数 | 最大200 | ||
单元层大小 | 最小2cm | ||
流速剖面 | |||
量程 | |||
窄带 | 0.2m-30m | 0.4m-90m | 0.6m-150m |
宽带 | 0.2m-20m | 0.4m-50m | 0.6m-100m |
长期精度 | 高精度选项时 ±0.25%,±2mm/s 低精度选项时±1.0%,±2 mm/s | ||
宽带单呯精度 | 3.5cm/s @ 1m单元层; ±5 m/s最大 | 3.5cm/s @ 2m单元层; ±5 m/s最大 | 3.5cm/s @ 4m单元层; ±5 m/s最大 |
窄带单呯精度 | 20cm/s @ 1m单元层; ±5 m/s最大 | 20cm/s @ 2m单元层; ±5 m/s最大 | 20cm/s @ 4m单元层; ±5 m/s最大 |
数据输出率 | 1-2Hz典型;10Hz最大 | 1-2Hz典型;10Hz最大 | 1-2Hz典型;5Hz最大 |
底跟踪 | |||
量程 | 0.2m-50m | 0.4m-120m | 0.6m-350m |
速度精度 | 高精度选项时 ±0.25%,±2 mm/s 低精度选项时 ±1.0%,±2mm/s | ||
单呯精度 | ±0.4cm/s @3 m/s | ±0.5cm/s @3 m/s | ±0.6cm/s @3 m/s |
速度分辨率 | 0.01 cm/s | ||
标准配置传感器 | |||
磁罗盘 | 范围:0-360 精度:±1° 分辨率:0.01° | ||
倾斜仪 | 范围:± 180° 精度:≤1° 分辨率:0.01° | ||
温度传感器 | 范围:-5℃-70℃ 精度:±0.15℃ | ||
压力传感器 | 范围:可选 精度:±0.10%量程范围 | ||
材料选项 | 工程塑料/铝合金/钛合金 | ||
内置电源 | |||
电压范围 | 11-36 VDC | ||
功耗 | 4W 典型 | 7W 典型 | 11W 典型 |
数据输出 | |||
通讯口 | RS485, RS232 | ||
数据内容 | 流速剖面和底速度Vx , Vy, Vz, Ve , 高度、水温、航向、时间 | ||
内存 | 32GB | ||
环境要求 | |||
温度 | -5℃-45℃(工作时) -30℃-60℃(储藏时) | ||
工作水深选项 | 50m (只有1200KHz), 300m, 1000m, 3000m 和 6000m |
本公司产品技术参数及配置如有变更,恕不另行通知。
